SISTEMAS DE PROTECCIÓN FRENTE AL RAYO

DESCARGAS ATMOSFÉRICAS

La descarga atmosférica conocida como rayo, es la igualación violenta de cargas de un campo eléctrico que se ha creado entre una nube y la tierra o, entre nubes. Y es consecuencia de la quiebra del dieléctrico atmosférico. Esta quiebra una vez iniciada, avanza en zigzag a razón de unos 50 metros por microsegundo con descansos de 50 microsegundos.

Una vez que la quiebra creó una columna de plasma en el aire, la descarga eléctrica surgirá inmediatamente dentro de un hemisferio de unos 50 m de radio del punto de potencial más alto. Y, cualquier objeto puede ser el foco de esta descarga hacia arriba de partículas positivas, aún desde una parte metálica debajo de una torre.

Pararrayos Zaragoza

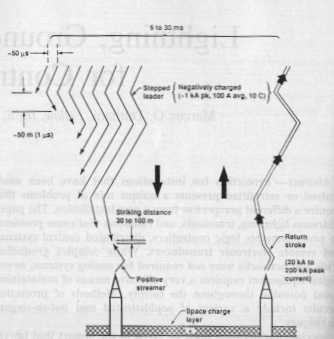

La figura muestra el caso más común: un rayo producido por una nube cargada negativamente contra tierra según el modelo de Hasbrouk

Las descargas atmosféricas pueden causar grandes diferencias de potencial en sistemas eléctricos distribuidos fuera de edificios o de estructuras protegidas. A consecuencia de ello, pueden circular grandes corrientes en las canalizaciones metálicas, y entre conductores que conectan dos zonas aisladas. Pero, aún sin la descarga, una nube cargada electrostáticamente crea diferencias de potencial en la tierra directamente debajo de ella.

El campo eléctrico debajo de una nube de tormenta es generalmente considerado entre 10 000 y 30 000 V/m. Y una nube de tormenta promedio podría contener unos 140 MWh de energía con voltajes hasta de 100 MV, con una carga en movimiento intranube de unos 40 Coulombs. Esta energía es la que se disipa mediante los rayos, con corrientes pico que van de unos cuantos kiloamperes a unos 200 kA con un percentil (50) de 20 kA, de acuerdo con los datos del Sr. R. B. Bent

Algunas particularidades aumentan la probabilidad de la caída de rayos en un lugar. Por ejemplo, la frecuencia de descargas en un lugar es proporcional al cuadrado de la altura sobre el terreno circundante. Esto hace que las estructuras aisladas sean particularmente vulnerables. Además, las puntas agudas incrementan también la probabilidad de una descarga.

Los rayos son señales eléctricas de alta frecuencia, gran potencial y alta corriente, por ello son causa de interferencia en sistemas electrónicos. Son de alta frecuencia por la elevada razón de cambio de la señal, de aproximadamente 1 us. Por ello, para dirigir a tierra las descargas atmosféricas se utilizan las técnicas para señales en altas frecuencias.

Pararrayos Zaragoza caida rayo

La inductancia de los conductores de cobre usados para tierras es de aproximadamente de 1.64 uH/m. A la frecuencia equivalente de los rayos, la impedancia debida a la inductancia es muchas veces mayor que la impedancia debida a la resistencia del conductor. Por lo que, para los rayos, los conductores más largos de 10 m tienen una impedancia en términos prácticos infinita, lo que impide que conduzcan la corriente. Además, estas señales de alta frecuencia no seguirán nunca una vuelta muy cerrada del conductor, porque cada doblez incrementa la reactancia inductiva. De ahí, que todos los cables de conexión a tierra de pararrayos deben tener curvas generosas en lugar de esquinas cerradas. Por ello, en conclusión se recomiendan curvas con radio de unos 20 cm, y conductores múltiples conectados en paralelo a tierra.

Como los rayos se reflejan como cualquier onda de alta frecuencia, es básico que la impedancia a tierra sea baja para la descarga, ya que todas las partes del sistema conectadas a tierra, elevarán y bajarán su potencial con respecto de tierra al tiempo de la descarga. Como ejemplo una malla de 30 x 30 m con 36 cuadrados, de cable de 0.5 cm tiene una inductancia de 400e-7 H, lo que dará una impedancia de 25 ohms bajo una onda triangular con tiempo de pico de 1.2 us.
